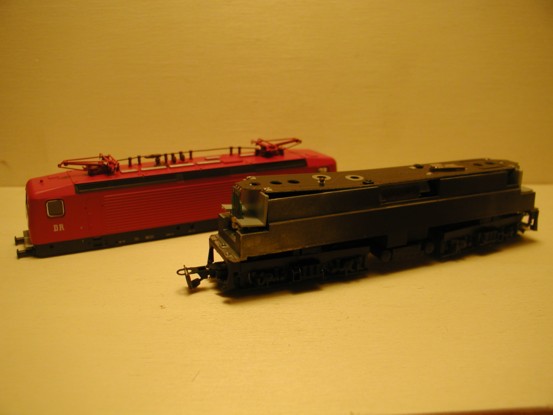

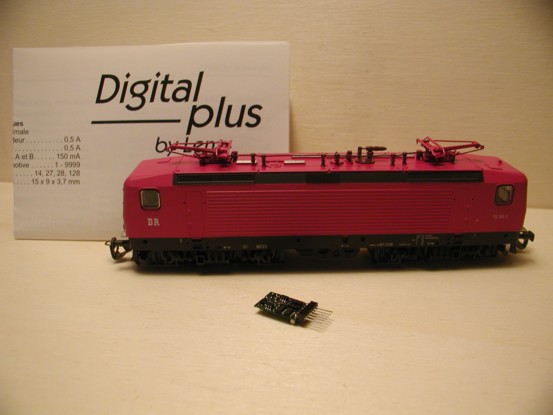

| Am Beispiel einer Tillig-Lok mit Leiterplatte ohne Steckschnittstelle und eines Lenz-Decoders wird der Umbau gezeigt. | 1. Gehäuse demontieren | |
 "Bild 3") |
 "Bild 4") |
|

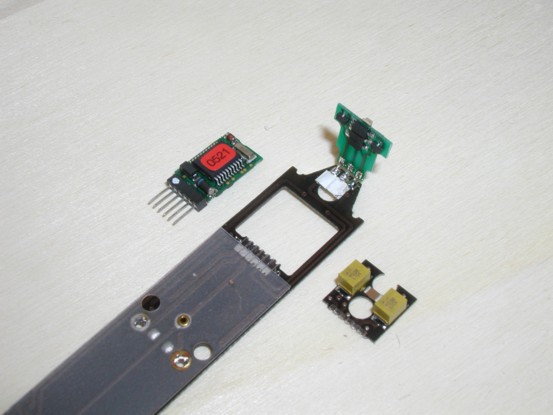

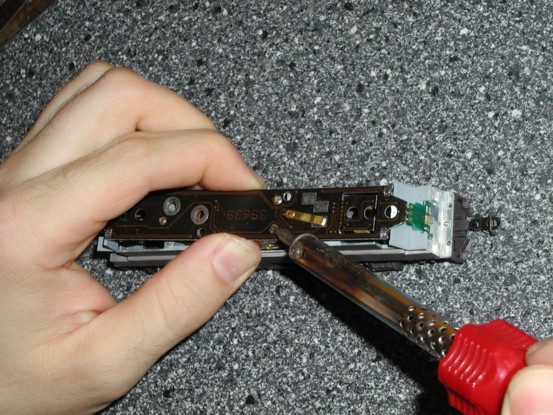

| 2. Zum Leiterplatte ausbauen die Halteschrauben lösen und die beiden Motorkontakte ablöten. | 3. Den Teil der Leiterpaltte, der die Enstördrosseln trägt entfernen und die Bruchstelle entkraten. Dabei darauf achten, dass die Kontaktbahnen keine Vebindung bekommen. | |
 "Bild 5") |
 "Bild 6") |
|

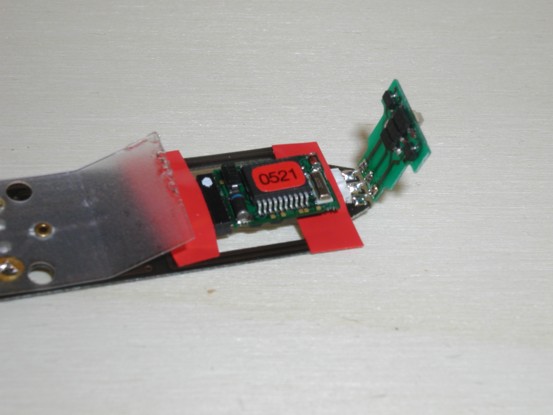

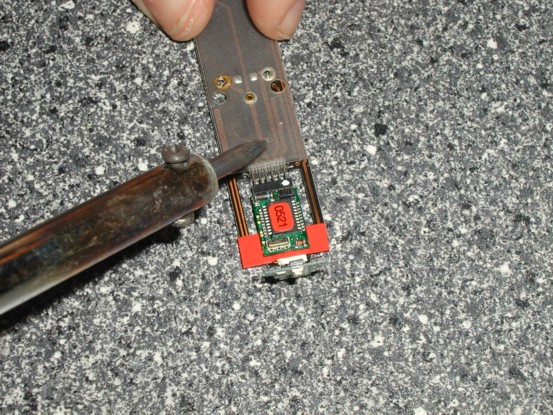

| 4. Decoder einpassen, dabei prüfen, dass dieser keine Metallteile berührt (z.B. Lichtleiterplatte), evntl. isollieren und zum Schluss anlöten | 5. Nochmals die Lötstellen an den Kontaktstiften kontrollieren. Diese dürfen keine Verbindung zum Nachbarkontakt haben! | |
 "Bild 7") |
 "Bild 8") |
|

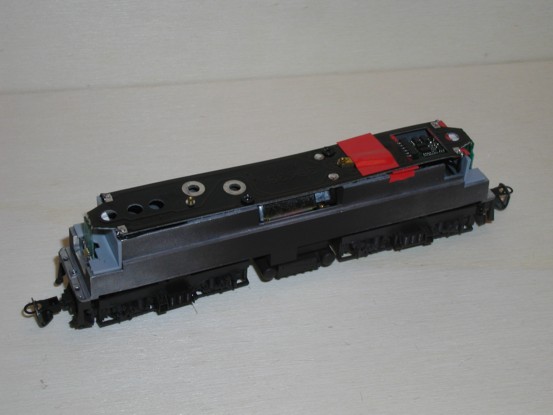

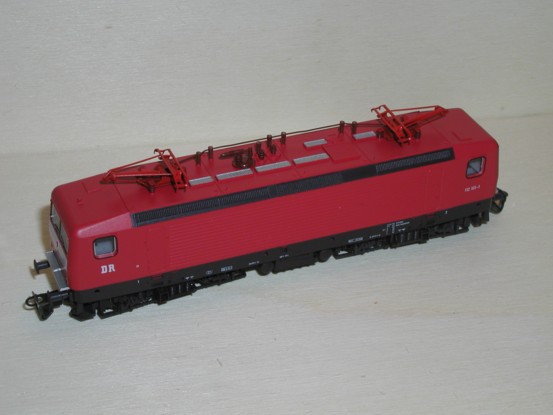

| 6. Metallrahmen der Lok im Dekoderbereich ausreichend isolieren. Leiterplatte einpassen, verschrauben und erst zum Schluss verlöten. Dann erfolgt eine Probefahrt. | 7. Wenn der Decoder korrekt funktioniert, kann das Gehäuse montiert werden. Fertig!!! |
